存储层

这一篇解决什么
指标算好了，怎么存。OAP 用一套 Model + StorageBuilder + DAO 抽象把存储后端隔离开，同一份逻辑跑在自研 BanyanDB、Elasticsearch、关系库上。这篇讲存储抽象、BanyanDB 原生数据模型（为什么它是首选）、ES 怎么用文档库模拟指标聚合、JDBC 怎么用关系表模拟时序，最后对比三套实现。读完应该能回答：BanyanDB 凭什么更适合，ES 和 JDBC 各自怎么妥协。

存储层解决什么问题

OAP 存储层把流式分析产出的指标、原始记录（Trace/Log/Event）、管理数据、非流式配置数据持久化到外部数据库，查询时按时间范围、维度、TopN 读回来。它要同时伺候两类截然相反的负载：写密集的时序聚合（每分钟/小时/天滚动写入大量指标点），读密集的关联查询（按 traceId、service、endpoint 倒排检索原始 trace）。

为什么插件化
OAP 核心只定义"要存什么、要查什么"——StorageModule.services() 列出 30+ 个接口（oap-server/server-core/.../storage/StorageModule.java:69），具体"怎么存"交给各 ModuleProvider 实现。核心和存储引擎彻底解耦，同一份分析逻辑跑在 BanyanDB/ES/MySQL 上，运维只改 application.yml 的 storage.selector。

BanyanDB 首选的原因就一句话：SkyWalking 的核心数据形态在它那里都是一等公民。Measure（指标聚合，按 seriesID + timestamp 自动覆盖合并）、stream（原始事件）、trace、property、group（TTL 与降采样隔离）、TopNAggregation（服务端预聚合 TopN）、IndexRule（显式倒排）——这六样恰好一一对应 SkyWalking 的核心数据形态。ES 是通用文档库，没有原生 measure，只能"按时间分物理索引 + 文档 upsert + 查询期 aggregation"硬模拟；JDBC 用关系表 + 按天分表模拟。BanyanDB 把这些语义下沉到存储引擎，省掉了 ES/JDBC 的大量模拟开销。

存储抽象体系

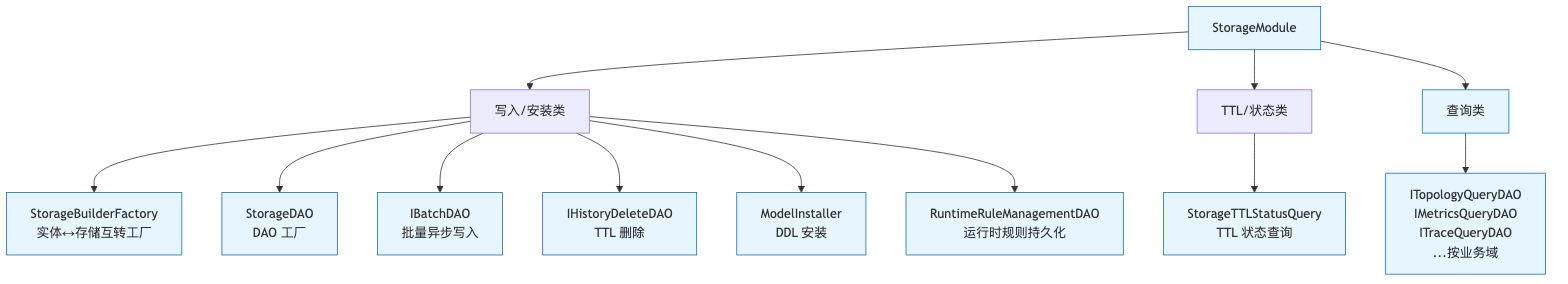

StorageModule 定义的能力契约

StorageModule（oap-server/server-core/.../storage/StorageModule.java:60）的 services() 返回一组接口，分四类：

写入/安装类（StorageModule.java:71-113）：StorageBuilderFactory、StorageDAO（DAO 工厂）、IBatchDAO（批量异步写入，被 PersistenceTimer 驱动）、IHistoryDeleteDAO（TTL 删除）、ModelInstaller（DDL 安装器，把 Model 创建成后端物理 schema）、RuntimeRuleManagementDAO（运行时规则持久化）。

查询类：ITopologyQueryDAO、IMetricsQueryDAO、ITraceQueryDAO、IMetadataQueryDAO、IAggregationQueryDAO、IAlarmQueryDAO、IRecordQueryDAO、ILogQueryDAO、IEventQueryDAO、IBrowserLogQueryDAO、IZipkinQueryDAO、各 profiling 查询 DAO、ITagAutoCompleteQueryDAO、IHierarchyQueryDAO——每个都是独立接口。

写入型 DAO vs 查询型 DAO

• 写入型（Metrics/Record/NoneStream/Management，被 PersistenceTimer 驱动）关心怎么把对象转成后端写入请求。
• 查询型（storage/query/I*QueryDAO，被 GraphQL query 模块调用）关心怎么把后端查询翻译成 OAP 返回结构。

StorageDAO · DAO 工厂

StorageDAO（storage/StorageDAO.java:27）是 DAO 工厂接口，四个方法：

IMetricsDAO  newMetricsDao(StorageBuilder)
IRecordDAO   newRecordDao(StorageBuilder)
INoneStreamDAO newNoneStreamDao(StorageBuilder)
IManagementDAO newManagementDao(StorageBuilder)

OAP 核心按数据类型向存储要 DAO（storageDAO.newMetricsDao(builder)），存储端拿对应 StorageBuilder 返回自己的实现。各后端实现：BanyanDB（BanyanDBStorageDAO.java:39）、ES（StorageEsDAO）、JDBC（JDBCStorageDAO）。

五大核心 DAO 接口

IMetricsDAO 为什么有 multiGet
指标是增量聚合——新数据来了要先读旧值、叠加、写回。multiGet（IMetricsDAO.java:43）按指标 ID 批量读回已有值。prepareBatchInsert（:51）转成 InsertRequest，prepareBatchUpdate（:59）转成 UpdateRequest。isExpiredCache（:70，default 方法）判断进程内缓存的指标是否超 TTL 该淘汰。

StorageBuilder · 实体↔存储互转

StorageBuilder<T>（storage/type/StorageBuilder.java:28）定义双向转换：

• storage2Entity(Convert2Entity converter)（:35）：从存储返回结构还原成 OAP 实体。
• entity2Storage(T entity, Convert2Storage converter)（:44）：把 OAP 实体塞进 converter，再 obtain() 出后端需要的结构。

Convert2Entity/Convert2Storage 是转换器接口，不同后端不同实现：ES 用 Map<String,Object>，BanyanDB 用 MeasureWrite/DataPoint，JDBC 用 HashMap。

StorageBuilderFactory · DSL 与后端的解耦点
StorageBuilderFactory（storage/StorageBuilderFactory.java:34）让存储端可覆盖默认 builder。OAL/MAL 在编译期为每个指标类生成一个 *Builder，默认把字段塞进 HashMap。存储插件若需更原生格式（BanyanDB 要 tag/field 分离、ES 要 mapping 友好结构），就通过 StorageBuilderFactory 替换 builder。这是"DSL 生成代码"和"后端原生格式"的解耦点。

Model / ModelColumn · 后端中立的表定义

Model（storage/model/Model.java:36）是后端中立的"表定义"，核心字段：name、columns（List<ModelColumn>）、scopeId、downsampling（降采样粒度）、superDataset（超大数据集）、streamClass（判断 isMetric/isRecord/isTimeSeries）、timeRelativeID、allowBootReshape（Model.java:51-53），以及三个后端专属扩展 sqlDBModelExtension/banyanDBModelExtension/elasticSearchModelExtension（:54-56）。

插件化的关键设计点
Model 后端中立，但通过三个 *ModelExtension 给每个后端留专属配置挂载位。BanyanDBModelExtension（storage/model/BanyanDBModelExtension.java:33）挂 timestampColumn（:42）、traceIdColumn（:51）、indexMode（:80）、streamGroup（:84）、traceGroup（:88）；ElasticSearchModelExtension 挂 ES 专属；SQLDatabaseModelExtension 挂附加表、复合索引。

ModelColumn（storage/model/ModelColumn.java:29）描述一列：columnName、type（:31）、storageOnly（只存不查，:36）、indexOnly（只查不存，与 storageOnly 互斥，:42）、length（:46）。byte[] 和 DataTable（指标多值哈希）强制 storageOnly=true（:86-87）——这类字段永远不能做查询条件。

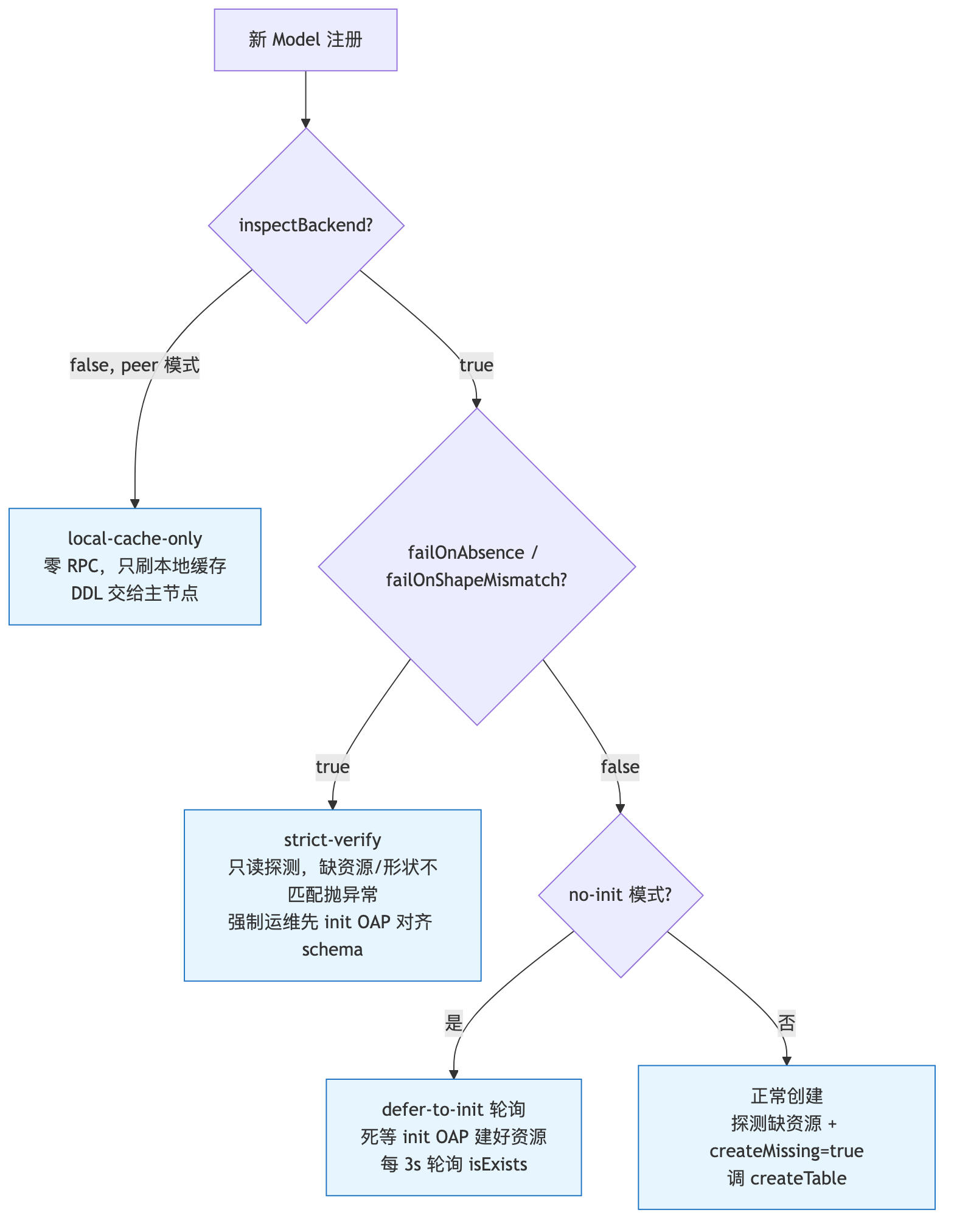

ModelInstaller · 四种安装策略

ModelInstaller（storage/model/ModelInstaller.java:45）订阅 ModelRegistry 的 whenCreating（:50）/whenRemoving（:172）事件——每注册一个 Model 触发后端建表。whenCreating 实现四种策略：

抽象方法 isExists/createTable/dropTable 由各后端实现。dropTable 默认空实现（ModelInstaller.java:273,282-283）——只有 BanyanDB（每逻辑模型一张 measure/stream）需要真删，JDBC/ES 是 append-only，模型移除时底层表/索引保留。

BanyanDB 存储（首选）

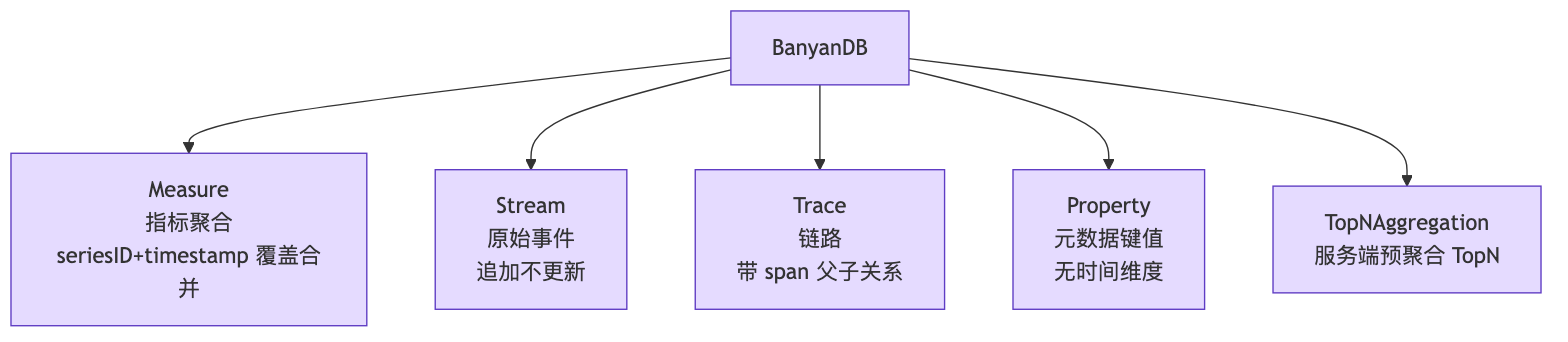

BanyanDB 是什么

BanyanDB 是 SkyWalking 社区自研的时序 + 链路存储引擎，通过 gRPC 提供五类顶层资源（MetadataRegistry.parseMetadata MetadataRegistry.java:808 的 Kind 分支，:1027 定义 MEASURE, STREAM, PROPERTY, TRACE）：

• measure（Kind.MEASURE）：指标聚合表，按 seriesID（一组 tag）+ timestamp 唯一定位，同 seriesID 同 timestamp 的新写覆盖/合并旧值——这正是 SkyWalking 指标增量聚合所需的原生语义。
• stream（Kind.STREAM）：原始事件流（普通 Record、Log、浏览器错误日志），按 timestamp 顺序追加。
• trace（Kind.TRACE）：链路，带 span 父子关系与 traceId 索引，是 stream 的特化。
• property（Kind.PROPERTY）：元数据键值（网络别名、服务标签），无时间维度。
• TopNAggregation：挂在 measure 上的服务端预聚合规则，按指定 field 排序取 Top-N。

资源按 group 组织——group 是物理与配置隔离单位，每个 group 有独立 IntervalRule（生命周期 TTL）和 catalog。

measure vs stream · 对新手最关键的区分

财务类比
measure 像"每日汇总账"——每天一行，第二天重算就覆盖。stream 像"流水单"——每笔交易一行，只增不改。BanyanDB 给这两种负载分别造了原生结构，ES 只有一种"文档"，两种都得用文档模拟，效率自然差。

measure 对应 SkyWalking Metrics 子类。每分钟一个数据点，由 (维度标签 = seriesID, 时间戳) 唯一标识。同一分钟同一服务又有新数据，OAP 先 multiGet 读旧值、叠加、再 update（BanyanDBMetricsDAO.multiGet measure/BanyanDBMetricsDAO.java:87）。measure 用 tag 列做 seriesID 与过滤，用 field 列存数值（MetadataRegistry.registerMeasureModel MetadataRegistry.java:189，seriesID 列在 :195，indexMode 在 :198 强制 seriesID 含 ID）。field 不能做查询条件，isIndexMode 时甚至禁止有 field（:234-239）。

stream 对应 Record 子类。每个事件一条记录，只追加不更新。查询靠倒排 IndexRule + 时间范围扫描。不支持服务端 TopN 预聚合——BanyanDBIndexInstaller.java:232 注释写得很直白：“Stream not support server side TopN pre-aggregation”。

BanyanDB 的物理存储：列存、Gorilla 编码、SeriesID、segment TTL

这部分讲的是 BanyanDB 服务端引擎的物理结构
BanyanDB 服务端不在 SkyWalking 仓库里（OAP 只带 client proto，见 .gitmodules 的 skywalking-banyandb-client-proto 子模块）。下面这些是 BanyanDB 公开设计文档描述的物理层，OAP 插件层看不到也不需要关心——但它解释了"为什么 BanyanDB 比 ES 更适合时序"。能对照到的 OAP 侧证据我会标出来。

列存（columnar storage）——行存把一条记录的所有字段连续存在一起，读整行快但读单列要拖出整条；列存把同一列的值连续存在一起。时序负载的查询绝大多数只读少数几列（“给我某服务最近 1 小时的 avg response time”，只要 service + value 两列），列存让读盘只碰需要的列，IO 放大极小。ES 的底层 Lucene segment 本质是行式文档 + 倒排，读单列也要解整条 _source（除非用 doc_values 冷冻），列存优势拿不到。

Gorilla 编码 / delta-of-delta——Facebook 2015 年论文《Gorilla: A Fast, Scalable, In-Memory Time Series Database》提出的浮点数压缩。两个机制叠加：

1. delta-of-delta 压缩时间戳。相邻点的时间戳通常等间隔（每分钟一个点），差值是常数。对差值再求差（delta-of-delta），等间隔序列就变成一串 0。Gorilla 用一个变长 bit 编码：0 存 1 个 bit，小扰动存 2-4 bit，大跳变才存更多。近乎 1 bit/点不是夸张，是等间隔序列的真实结果。
2. XOR 编码浮点值。相邻采样点的浮点值通常很接近（响应时间不会突变），用相邻值的按位异或（XOR）结果存——XOR 后大多高位是 0，只存有效位。叠加后一个点平均 1.37 byte（论文实测），远小于一个 double 8 byte。

BanyanDB 在 measure 的 field 列上用这类编码。ES 存指标要进 _source JSON（每个数值都是完整 ASCII 文本 + 字段名重复），再加倒排索引和 doc_values，膨胀一个数量级很正常。这是 BanyanDB 写入和存储成本碾压 ES 的根本原因。

SeriesID——一组 tag 的组合（如 service=order-svc, endpoint=/api/pay）算出一个唯一 ID，作为 measure 的行键。同 seriesID 同 timestamp 自动覆盖合并，正是 SkyWalking 指标增量聚合所需。OAP 侧的对应逻辑在 MetadataRegistry.parseEntityNames（:652-658 收集 seriesID 列）和 BanyanDBMetricsDAO.multiGet（BanyanDBMetricsDAO.java:98 读 ext.isSeriesID() 列）。

segment TTL——BanyanDB 把数据按时间切成 segment（一段时间的列存块），每个 group 的 IntervalRule 定义 segment 生命周期。过期整 segment 直接删文件，OAP 端什么都不用做。对比 ES 要 OAP 端定时扫描删整个物理索引、JDBC 要定时 drop 整张物理表——BanyanDB 把 TTL 变成存储原生能力。

TopN 预聚合——MetadataRegistry.parseTopNSpecs（MetadataRegistry.java:330）读 bydb-topn.yml 配置，对单值指标（ValueDataType.COMMON_VALUE，:340）创建 TopNAggregation proto，指定 sourceMeasure/fieldName/fieldValueSort/countersNumber/group_by_tag_names（:348-364）。TopN 查询由 BanyanDB 服务端预聚合返回，OAP 不必全扫 measure。BanyanDBStorageProvider.notifyAfterCompleted（BanyanDBStorageProvider.java:259）还会 cleanupUnusedTopNRules（:277）清理多余规则。ES 没这个能力，TopN 全靠查询期 terms aggregation 全扫。

group / index / property / tag 列模型

倒排索引通俗解释
正排是"给我 ID 为 X 的记录"（按主键找内容）；倒排是"给我所有 service=order-service 的 trace"——先在"service → ID 列表"的索引里查到候选 ID，再回表取内容。BanyanDB 的 IndexRule 就是显式声明"我要在哪个 tag 上建倒排"，没声明则该 tag 只能顺序扫描，查询慢。

• group：物理隔离 + TTL 单位。group 名按数据语义固定（MetadataRegistry.parseMetadata MetadataRegistry.java:808-930）：指标按降采样粒度分 METRICS_MINUTE/METRICS_HOUR/METRICS_DAY（:898,910,922），元数据归 PROPERTY group（:813），Trace 按 TraceGroup.TRACE/ZIPKIN_TRACE（:828,837），Stream 按 StreamGroup.RECORDS/RECORDS_LOG/RECORDS_BROWSER_ERROR_LOG（:871,853,862）。
• tag：可被索引的列，组成 seriesID 或充当 IndexRule 索引列。
• field：仅 measure 有，存数值，不可查询。
• IndexRule + IndexRuleBinding：显式倒排索引——先定义 IndexRule（某 tag 上的索引类型，如 INVERTED/BLOOM），再用 IndexRuleBinding 绑到���体 measure/stream（BanyanDBIndexInstaller.java:212-214,227-229,242-246）。defineIndexRule/defineIndexRuleBinding 在 createTable 时调用（:387-391,413-416,442-446）。
• property：registerPropertyModel（MetadataRegistry.java:255），无时间维度，纯 tag 键值表。

Model → schema 映射

BanyanDBStorageProvider（storage-banyandb-plugin/.../BanyanDBStorageProvider.java:111）在 prepare() 注册全部 DAO 实现（:141），start() 连接 client 并 modelInstaller.start()（:245），然后 ModelRegistry.addModelListener(modelInstaller)（:247）——每个 Model 注册都回调 installer。

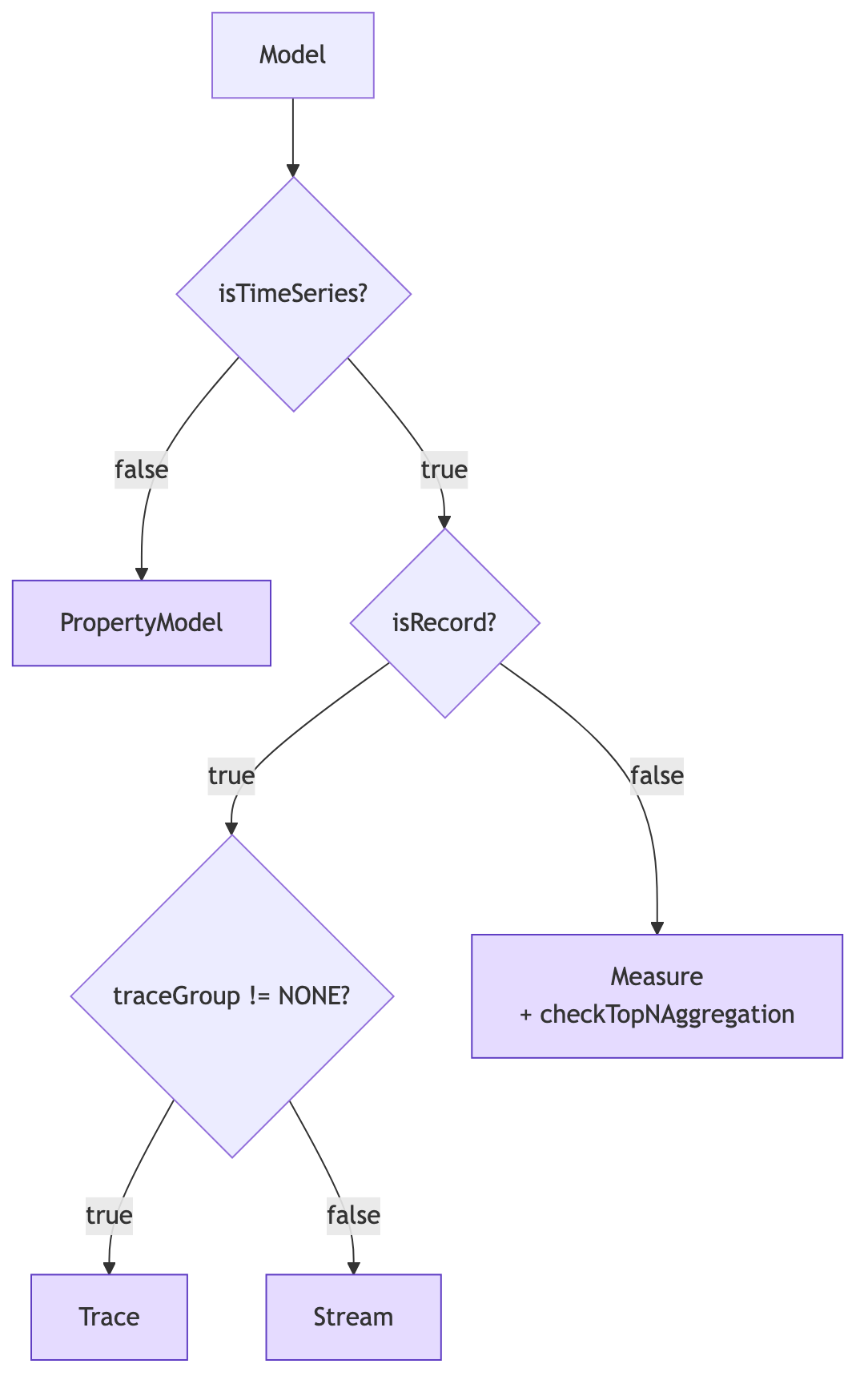

BanyanDBIndexInstaller.isExists/createTable（BanyanDBIndexInstaller.java:155,367）按 Model 性质分流（:200-258）：

具体映射（MetadataRegistry）：

• registerStreamModel（:146）：解析 seriesID 列（:152，必填）、tag 元数据、tagFamily、IndexRule，构造 Stream proto。
• registerMeasureModel（:189）：解析 seriesID，若 isIndexMode 强制 seriesID 含 ID（:198-201）；解析 tag + field；设 interval = 降采样粒度（:228 附近）；indexMode 时 setIndexMode(true) 且禁止 field（:234-239）。
• registerTraceModel（:269）、registerPropertyModel（:255）。
• parseMetadata（:808）决定 group 归属 + Kind + TTL 配置——这是上面路由的源头。

TopN / Histogram 原生能力

• TopNAggregation：见上文 parseTopNSpecs。TopN 查询由服务端预聚合返回，OAP 不必全扫 measure。
• IndexRule / IndexRuleBinding：由 BanyanDBExtension.shouldIndex() 决定哪些 tag 建索引。
• Histogram：SkyWalking 的 DataTable 类型字段（P99/百分比指标）在 BanyanDB 以 measure field 存储，按 bucket 维度表达。具体 Histogram 原生结构在 BanyanDB 服务端，OAP 插件层通过 measure field + value 列表达。

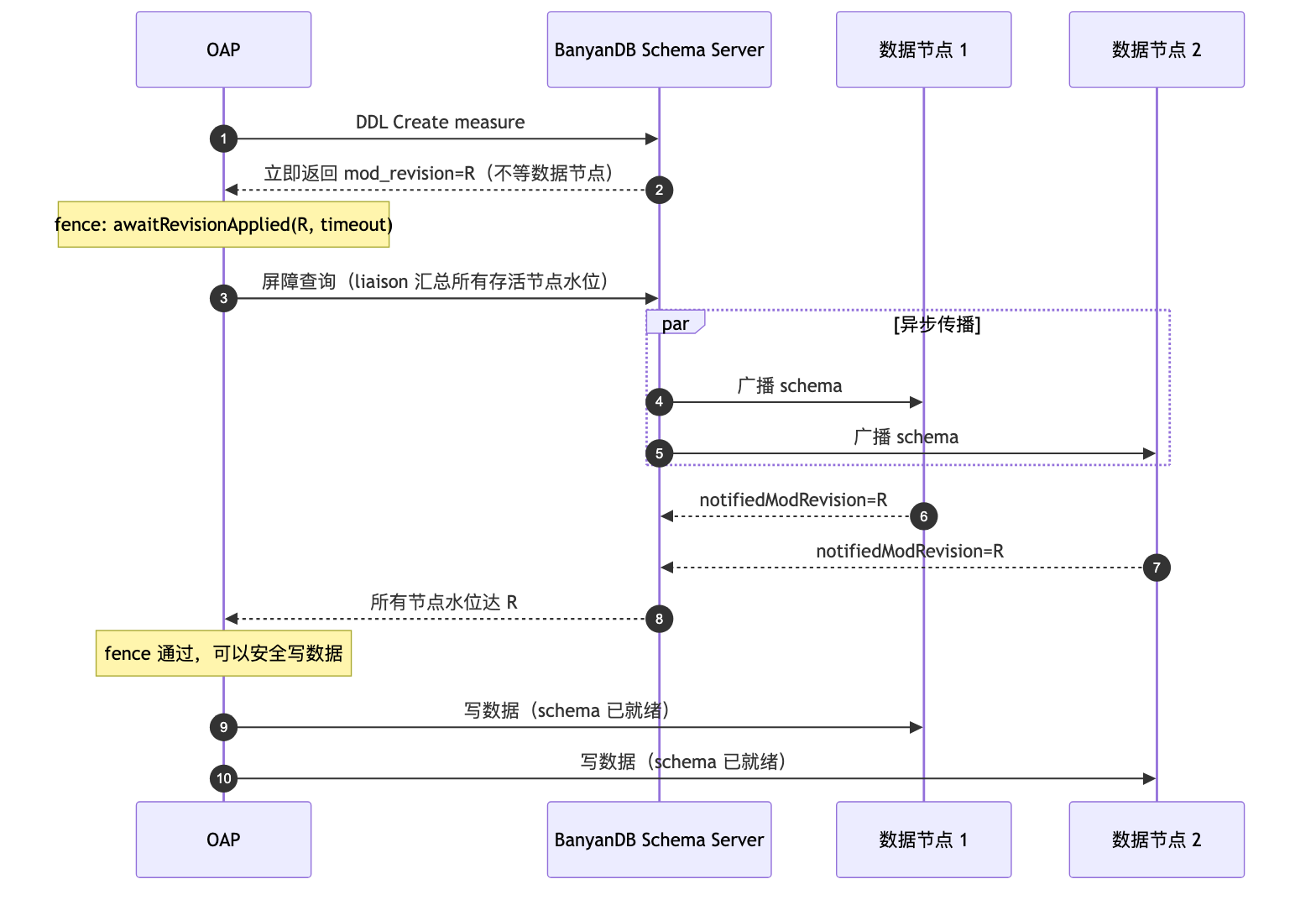

SchemaWatcher · mod_revision fence 机制

这是 BanyanDB 与 ES/JDBC 最大的架构差异。

为什么需要 schema fence
BanyanDB 的 schema 存在它自己的 _schema 存储，异步传播到每个数据节点的内存缓存。DDL（Create/Update/Delete）只发给 schema-server 节点并立即返回一个 mod_revision（现为 time.Now().UnixNano() 时间戳，删除未记录 tombstone 时为 0），不等数据节点。

若数据写入时 schema 还没传播到该数据节点，会被丢弃（cannot find measure definition，日志记录后跳过）。

所以 OAP 每次 DDL 后必须 fence（栅栏等待）。

BanyanDBIndexInstaller.fenceOnRevision（BanyanDBIndexInstaller.java:289）调 client.getSchemaWatcher().awaitRevisionApplied(maxRev, timeout)，阻塞直到所有存活数据节点的 notifiedModRevision 水位达到 maxRev。

对返回 mod_revision==0 的删除，改用 awaitSchemaDeleted(SchemaKey, timeout)（基于 key 消失等待）——因为 revision-based fence 看不见没留 tombstone 的删除（BanyanDBIndexInstaller.java:582-619，SchemaWatcher.java:109）。

SchemaWatcher（server-library/library-banyandb-client/.../client/SchemaWatcher.java:60）封装三个 gRPC（SchemaBarrierService）：awaitRevisionApplied（:74）、awaitSchemaApplied（:92，按 key 列表）、awaitSchemaDeleted（:109）。

fence 尽力而为：单次预算 2s（FENCE_TIMEOUT，:268-275），超时只记 WARN 列出 laggards 并继续（:332-334），非硬保证。批量运行时规则 apply 时 fence 延迟一次性——不在每个资源 fence，而是注册 flush 闭包，apply 结束后用累计 maxModRevision 一次 fence（:292-301 的 deferFence 闭包，实际执行在 doDeferredFence :322-343，用 opt 配置的更长 timeout）。

indexMode 与 allowBootReshape

• indexMode（BanyanDBModelExtension.isIndexMode()，BanyanDBModelExtension.java:80）：10.3.0 起，installer 自动给 indexMode measure 建一个虚拟 String tag id 作为 seriesID（BanyanDBMetricsDAO.java:90-91,113-118）。这种 measure 没有数值 field，把整条指标当倒排索引用——"按 ID 快速查到记录"的场景。
• allowBootReshape（Model.java:51-53）：仅 BanyanDB，为 true 时允许 installer 启动时做纯加性的 schema 变更（加 tag/加 field）；JDBC/ES 忽略此标记（append-only 本就接受加列）。

BanyanDB 批量写入

BanyanDBBatchDAO（storage-banyandb-plugin/.../BanyanDBBatchDAO.java:37）按请求类型分流到三个 BulkWriteProcessor：

三个 processor 懒初始化、各自加锁（:97-128），参数 maxBulkSize/flushInterval/concurrency 来自配置（:47-51）。这是 PersistenceTimer.flush 的真正执行端。

Elasticsearch 存储

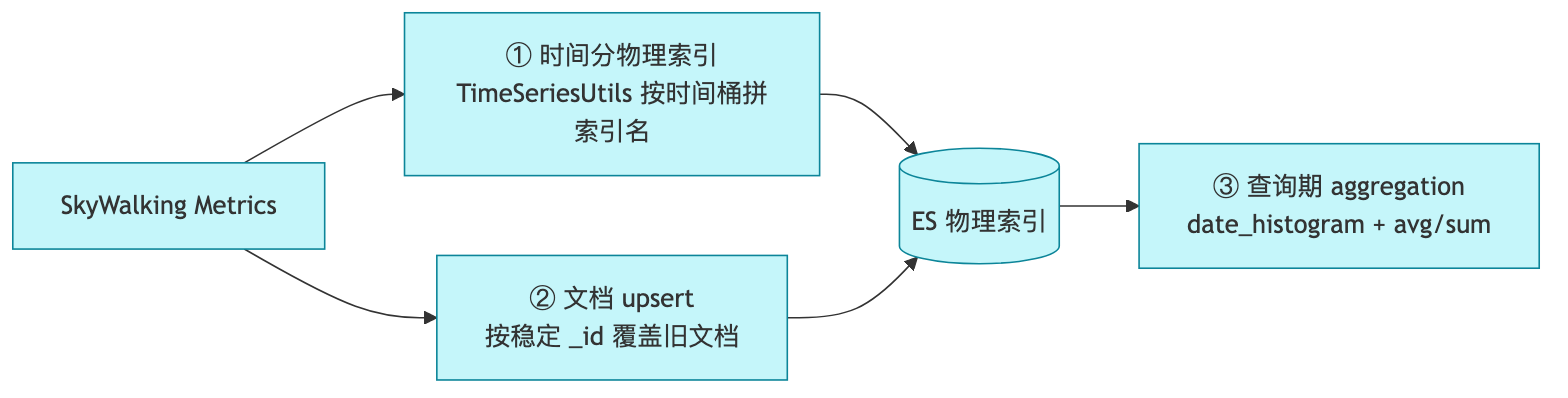

ES 怎么模拟指标聚合

ES 是通用文档库，没有 measure 概念。OAP 用三招模拟：

1. 时间分物理索引（rolling）：TimeSeriesUtils（storage-elasticsearch-plugin/.../base/TimeSeriesUtils.java）把逻辑表名 + 时间桶后缀拼成物理索引名。writeIndexName(model, timeBucket)（:114）按降采样粒度截取时间桶——Minute 取 timeBucket/10000（:125）、Hour 取 /100（:123）、Day 取 timeBucket 原值（:127）。注意：OAP 的 timeBucket 是 yyyyMMddHHmm 形态的 long， Minute 粒度要除 10000 丢掉时分、Hour 除 100 丢掉分。DAY_STEP（:46）控制几天合并一个物理索引，低流量场景设 dayStep>1 让多个逻辑日落到一个物理索引，减少索引数量。
2. 文档 upsert（按 _id 覆盖）：MetricsEsDAO.prepareBatchInsert（base/MetricsEsDAO.java:101）把指标转成 Map，用 IndexController.generateDocId（IndexController.java:80）算出稳定 _id，写进对应时间物理索引。同 _id 的新写覆盖旧文档——模拟 measure 的"同 key 同时间合并"。但 ES 的 upsert 是 read-then-write，并发下要靠版本号或 retry，远不如 measure 的原生合并高效。
3. 查询期 aggregation：指标查询用 ES 的 date_histogram + avg/sum aggregation 在物理索引上聚合，而非像 BanyanDB 那样存储端就预聚合好。TopN 也靠查询期 terms aggregation，没有服务端预聚合。

为什么 ES 不适合时序，一句话
Lucene 为搜索而生，强在全文检索（日志 match query），但指标聚合要靠查询期扫全文档算、TTL 要靠 OAP 端定时删整个物理索引、TopN 要靠 terms 全扫。它没有列存、没有 Gorilla 编码、没有 measure 原生合并、没有 segment 级 TTL——这四样时序数据库的基本功它都没有，全靠 OAP 侧模拟补上。

index 模板、rolling、TTL 删除

• index 模板：StorageEsInstaller（base/StorageEsInstaller.java:52）isExists（:86）对时序表检查 isExistsTemplate（:118），对比 template 的 mappings 与 settings。createMapping/createSetting 生成 ES mapping 与 index settings，ColumnTypeEsMapping（:55 字段，:69 构造）负责 Java 类型→ES 类型映射。
• rolling：IndexController（base/IndexController.java）管理逻辑表名→物理表名映射。LogicIndicesRegister（:136）维护"逻辑表→物理表"目录，支持多个逻辑 metric 模型合并写��同一个物理索引——METRICS_LOGIC_TABLE_NAME = "metrics-all"（:62）。分钟/小时/天指标若配置合并，都进同一物理索引，靠 metric_table 列区分（appendTableColumn :118-120，列名常量 METRIC_TABLE_NAME = "metric_table" :150）。
• 批量写入：BatchProcessEsDAO（base/BatchProcessEsDAO.java:34）用 ES BulkProcessor（:35），参数 bulkActions/flushInterval/concurrentRequests/batchOfBytes（:36-39）。
• TTL 删除（按时间删 index）：HistoryDeleteEsDAO.deleteHistory（base/HistoryDeleteEsDAO.java:44）算 deadline（:57），只对 Minute 降采样或 record 跑一次（:48-55，因为同日所有粒度在同一索引），取出别名下所有物理索引，用 isolateTimeFromIndexName（TimeSeriesUtils.java:139）解析索引名里的时间，早于 deadline 的 deleteByIndexName（HistoryDeleteEsDAO.java:103-104）。删的是整个物理索引而非文档，契合 ES 模型且高效。

ES 的巧妙优化

• 多个降采样粒度合并写进同一物理索引，靠 metric_table 列区分，减少索引数量。
• TTL 删整个物理索引（而非删文档），契合 ES 分索引模型。
• dayStep 让多个逻辑日合并一个物理索引，低流量场景省索引。

这些都是为了弥补"ES 没有原生时序聚合"的妥协。

分词器与 aggregation

• 分词器：AnalyzerSetting（base/AnalyzerSetting.java）支持自定义 analyzer/tokenizer/filter/charFilter，通过 ElasticSearchExtension 在 ModelColumn 上声明（needMatchQuery），用于日志全文检索。
• aggregation：所有指标/TopN 聚合在查询期用 ES aggregation 完成（见上文第 3 点）。

JDBC 存储（H2/MySQL/PostgreSQL）

通用 JDBC 适配

storage-jdbc-hikaricp-plugin 用 HikariCP 连接池，一套 common 包适配多数据库，再在 mysql/postgresql 子包做方言特化（如 PostgreSQLMetricsQueryDAO 用 PG 特有 JSON/数组能力）。H2 是默认演示/测试后端。

表结构生成

JDBCTableInstaller（common/JDBCTableInstaller.java:61）是 JDBC 的 ModelInstaller：

• createTable(model)（:97）算当天 dayTimeBucket，调 createTable(model, timeBucket)（:103）→ createOrUpdateTable(table, columns, false) + createOrUpdateTableIndexes。
• createOrUpdateTable（:237）：先查已有列，只加缺失列——因为某些 SQL 方言没有 alter table add column if not exists（:238 注释），用"查后过滤"兼容多数据库。
• 按天分表：TableHelper.getTableName + timeBucket 拼 表名_yyyyMMdd，每天一张表。additionalTables（:228-232）支持附加表（如大数据列拆出去），同样按天分。
• createOrUpdateTableIndexes（:138）：对非 storageOnly 列建 CREATE INDEX idx_<hash>（:145,159,182），支持复合索引（:201-212）。

SQL 生成与批量插入

• JDBCMetricsDAO（common/dao/JDBCMetricsDAO.java:40）：multiGet（:45）按 ID 批查；prepareBatchInsert（:56）→ getInsertExecutor；prepareBatchUpdate（:61）→ getUpdateExecutor。
• JDBCBatchDAO（common/dao/JDBCBatchDAO.java:41）用 BatchQueueManager 建异步批量队列（bufferSize=10000、maxIdleMs=20）。flush（:65）把请求按 SQL 分组，用 BatchSQLExecutor 按 maxBatchSqlSize 批量执行 JDBC batch。

JDBC TTL 删除（按天 drop table）

JDBCHistoryDeleteDAO.deleteHistory（common/dao/JDBCHistoryDeleteDAO.java:52）：算时间范围，取出应保留的表，用 conn.getMetaData().getTables 查所有 表名% 物理表，过滤只匹配 表名_\\\\d{8} 的，对剩余 drop table if exists（:89-92）。额外表也按其 timeBucket 删。为下一天预建表（:104-106）。

三后端对比

为什么 BanyanDB 更适合
SkyWalking 核心数据形态在 BanyanDB 都是一等公民：

• measure 原生合并省掉 ES 的 upsert 模拟；
• TopN 服务端预聚合省掉查询期全扫；
• group + IntervalRule 让 TTL 由存储原生处理，省掉 OAP 端删索引/删表的定时扫描；
• 列存 + Gorilla 编码让写入和存储成本比 ES 低一个数量级；
• 显式 IndexRule 让索引精确可控。

ES 为通用搜索而生，强在全文检索（日志 match query），但指标聚合、TTL、TopN 都得 OAP 侧模拟；JDBC 为关系数据而生，更不适合海量时序写入。三者映射同一套 Model/ModelColumn/StorageBuilder 抽象，运维只改 application.yml 即可切换，这正是存储层插件化的价值。

关键文件速查

未确认项

• BanyanDB 是否有区别于 measure field 的独立 Histogram 原生类型——OAP 侧仅以 DataTable field 使用，服务端原生结构不在本仓库。
• 列存/Gorilla 编码/SeriesID/segment TTL 是 BanyanDB 服务端引擎的物理结构，OAP 仓库只带 client proto（skywalking-banyandb-client-proto 子模块），服务端 Go 实现不在本仓库，上述物理层描述基于 BanyanDB 公开设计文档，OAP 侧可对照的证据已标注。

接下来

数据存好了，怎么查出来给 UI？告警又怎么基于这些数据触发？详见 06-查询层与告警。

心智模型
把存储层想成三套仓库设计图：BanyanDB 是为 SkyWalking 量身定制的专用仓库（measure 货架自动合并、TopN 区有预分拣、TTL 自动清货、列存 + Gorilla 压缩省空间），ES 是租来的通用文档库（要把指标塞进文档、靠 _id 模拟合并、靠删整库做 TTL、TopN 现扫现算），JDBC 是用关系数据库当仓库（按天分表、靠 SQL upsert 模拟合并、靠 drop table 做 TTL）。同一份"货物清单"（Model），三套仓库各有各的摆法，但对外接口（DAO）一致。
