Profiling 体系

这一篇解决什么
链路追踪能告诉你请求慢在哪一段，说不清那一段代码为什么慢。Profiling 补上这一刀：在普通监控之外对运行中进程做 CPU、内存、锁的栈采样，生成火焰图，把根因从"端点级"推到"代码行级"。SkyWalking OAP 有四套独立的 profiling 子系统——Thread Profiling、eBPF Profiling、pprof、async-profiler。这篇把四者逐个拆透并对比。

概念速查（对新人不友好的词先解释）

先认人，再认戏。这几个词后面反复出现，先一次性讲清。

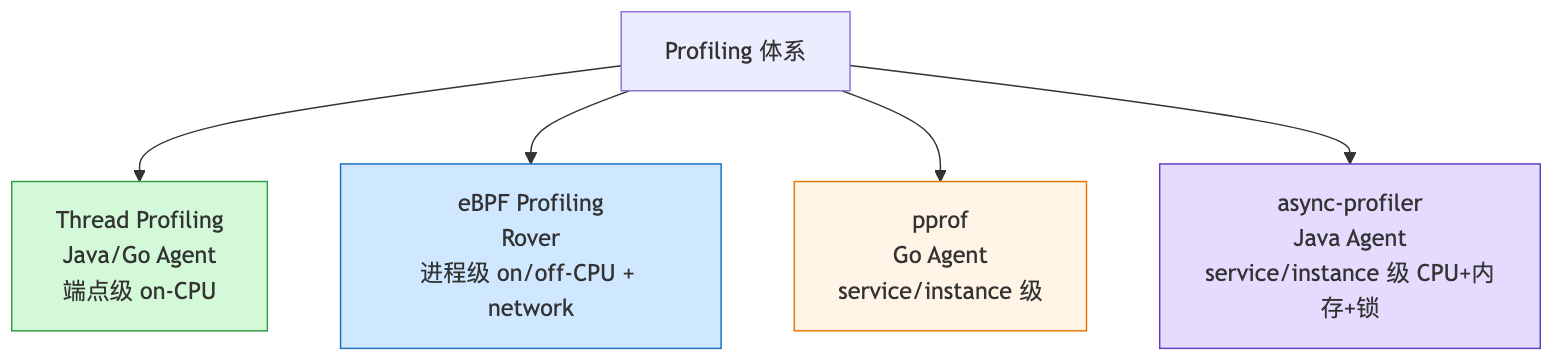

OAP 把 Profiling 拆成四套独立子系统。它们在"谁采样、采什么、存哪、怎么画图"上各有取舍——这才是后面要讲的重点。

为什么要拆四套，而不是一套通吃？因为采样这件事天然有几组矛盾取舍：要不要侵入业务进程、能不能改代码、采 on-CPU 还是 off-CPU、要不要绑 trace、采样的开销能压多低。四套子系统各自站在不同的取舍点上，谁也替代不了谁。后面每一节会讲清它站在哪、为什么这么站。

Thread Profiling（线程级 CPU profiling，Java agent 上报）

谁产生数据 / 传输协议

数据由 SkyWalking Java Agent 产生。Java Agent 集成了 ThreadProfiler。它收到 OAP 下发的"对某 endpoint 做 N 分钟线程栈采样"任务后，在业务线程被该 endpoint 命中且耗时超过阈值时，按 dumpPeriod 周期性地 Thread.dumpStack() 抓栈，把多条 ThreadSnapshot 用 gRPC 流上报。

协议定义在 apm-protocol/apm-network/src/main/proto/profile/Profile.proto:30-93，service ProfileTask 共 4 个 RPC：

ThreadSnapshot 消息（Profile.proto:58-69）含 taskId / traceSegmentId / time / sequence / ThreadStack{codeSignatures[]}——栈以"代码签名列表"形式存。

为什么栈存成"代码签名列表"而不是完整字节流
Java 的 Thread.dumpStack() 拿到的是 StackTraceElement[]，每帧就是 类名.方法名(文件:行号)。直接存字符串列表，反序列化几乎零成本，也不用引入额外的二进制协议。Go 那条路走的是 pprof 二进制，所以另存 stackBinary——同一条通道，两种存储格式，靠 language 字段区分。

任务如何下发到 agent（命令下发链路）

用户在 UI 创建任务，走 ProfileTaskMutationService.createTask(...)（oap-server/server-core/.../profiling/trace/ProfileTaskMutationService.java:64）。它先算任务执行时间窗，做合法性校验（checkDataSuccess，:103——duration 上下限、dumpPeriod 下限、maxSamplingCount 上限、同 service 同时段不可重叠），再构造 ProfileTaskRecord 并 NoneStreamProcessor.getInstance().in(task) 落库（:98）。任务表是 NoneStream——不参与聚合，只存原始任务记录。

ProfileTaskRecord（ProfileTaskRecord.java:46-84）字段：taskId / serviceId / endpointName / startTime / duration / minDurationThreshold / dumpPeriod / createTime / maxSamplingCount，索引名 profile_task，scope PROFILE_TASK。

下发靠命令轮询 + 缓存。agent 周期性调 getProfileTaskCommands，handler 是 ProfileTaskServiceHandler.getProfileTaskCommands（skywalking-profile-receiver-plugin/.../handler/ProfileTaskServiceHandler.java:67）。它先从 ProfileTaskCache（server-core/.../cache/ProfileTaskCache.java:42，Guava Cache，写后 1 分钟过期，:62）按 serviceId 取任务列表，跳过 createTime <= lastCommandTime 的（agent 已领过，:84），再调 commandService.newProfileTaskCommand(task) 把任务序列化成 Commands 下发，同时写一条 ProfileTaskLogRecord{operationType=NOTIFIED} 日志（:89）。

为什么用命令轮询而不是长连接推送
Agent 通常部署在业务进程里，网络环境复杂，未必能被 OAP 反向连上。轮询把主动权交给 agent——它什么时候有空什么时候来领任务，OAP 只管把任务放进缓存。缓存 1 分钟过期是为了让任务列表能被定期刷新（新任务进得来、老任务出得去），又不至于每次轮询都打 DB。

快照如何上报与存储

ProfileTaskServiceHandler.collectSnapshot（ProfileTaskServiceHandler.java:100）是 gRPC StreamObserver<ThreadSnapshot>。每收到一条 ThreadSnapshot 就构造成 ProfileThreadSnapshotRecord 并 RecordStreamProcessor.getInstance().in(record)（:119，Record 流，时序数据）。

ProfileThreadSnapshotRecord（ProfileThreadSnapshotRecord.java:47-74）字段：taskId / segmentId / dumpTime / sequence / stackBinary(byte[]) / language，索引名 profile_task_segment_snapshot，scope PROFILE_TASK_SEGMENT_SNAPSHOT。stackBinary 存序列化的 ThreadStack；id() 由 taskId+segmentId+sequence 组成（:77-82），保证同一栈序列不重复。language 字段（ProfileLanguageType：JAVA(0)/GO(1)，ProfileLanguageType.java:23-25）支持 Java 与 Go 共存——这是后加的，让 Go 也能复用这套存储与 UI。

任务完成由 reportTaskFinish（ProfileTaskServiceHandler.java:229）记录 EXECUTION_FINISHED 日志（:237）。

Go pprof 复用通道

goProfileReport（ProfileTaskServiceHandler.java:143）接收 Go agent 分块上报的 pprof 字节流，攒齐后（isLast=true 时，:178）用 library-pprof-parser 的 PprofParser.parseProfile（自动嗅探 gzip 魔数 0x1F 0x8B）+ PprofSegmentParser.parseSegments 解析（:181-182），按 segment_id/trace_id label 拆成多个 segment。每个 segment 过滤出属于自己的 sample 后再存成 ProfileThreadSnapshotRecord{language=GO, stackBinary=过滤后的pprof}（storeGoProfileSegment，ProfileTaskServiceHandler.java:265-307）。Go 的 sequence 固定为 0（每个 segment 只一条记录，:288）。

为什么 Go 要复用 Thread Profiling 通道而不是走独立的 pprof receiver
Thread Profiling 绑 traceSegmentId，能和 trace 联动看"这条慢链路里 Go 那一段 CPU 烧在哪"。独立的 pprof receiver（见后文）是 service/instance 级、不绑 trace。两套各有适用场景，所以 Go 同时支持两条路：要 trace 联动走这里，要纯服务级 profiling 走 pprof receiver。

ProfileModule 的 Service

ProfileModule（skywalking-profile-receiver-plugin/.../module/ProfileModule.java:26）services() 返回空数组——它本身不暴露 Service，只通过 ProfileModuleProvider.start()（ProfileModuleProvider.java:56）把 ProfileTaskServiceHandler 注册到共享 gRPC server。真正的业务逻辑 Service 在 CoreModule 里注册：

• ProfileTaskMutationService（创建任务）——CoreModuleProvider.java:341
• ProfileTaskQueryService（查询/分析）——CoreModuleProvider.java:343

Analyzer 侧（生成火焰图）

ProfileAnalyzer（server-core/.../profiling/trace/analyze/ProfileAnalyzer.java:47）做栈聚合。先用时间窗算出每个 segment 的 minSequence..maxSequence（getAllSequenceRange，:183），分批（threadSnapshotAnalyzeBatchSize）并行从 DAO 拉记录（:81），反序列化成 ProfileStack（ProfileStack.deserialize，ProfileStack.java:40，Java 走 ThreadStack.codeSignatures，Go 走 pprof FrameTree），按栈顶函数 groupingBy 聚合成 ProfileStackTree（火焰图树，analyzeByStack，:218）。

若 Java 时间窗内没数据，回退到 Go 的全量范围分析（ProfileAnalyzer.java:135-160，忽略时间窗、按 language=GO 全量拉，交给 GoProfileAnalyzer.analyzeRecords）。这个回退逻辑是新加的——Java 和 Go 共用一张 snapshot 表，但 Go 的采样语义不同（一个 segment 一条记录，没有时间窗内的多 sequence），所以不能套同一套分析逻辑。

UI 查询（GraphQL resolver）

ProfileQuery（server-query-plugin/query-graphql-plugin/.../resolver/ProfileQuery.java:39）暴露 4 个查询：

• getProfileTaskList(serviceId, endpointName) → 任务列表（:57）
• getProfileTaskLogs(taskID) → 任务下发/完成日志（:61）
• getProfileTaskSegments(taskId) → 被采样的 trace segment（含跨进程父子段合并，ProfileTaskQueryService.java:205）
• getSegmentsProfileAnalyze(queries) → 调 ProfileAnalyzer.analyze 出火焰图树（:69）

用途

定位 Java 服务单个慢端点的 on-CPU 热点函数。和 trace 联动是它的杀手锏：先看 trace 发现某 segment 慢，再对该 segment 做 thread profiling 画出火焰图，锁定是哪段代码吃 CPU。代价是必须装 Java/Go agent、只覆盖 on-CPU、必须命中特定 endpoint 才采样。

eBPF Profiling（网络 + 进程级，Rover 上报）

谁产生数据 / 传输协议

数据由 SkyWalking Rover（eBPF Agent，独立部署在被监控节点）产生，全部 gRPC，对应 proto 在 apm-protocol/apm-network/src/main/proto/ebpf/：

• 进程上报：ebpf/profiling/Process.proto:31 → service EBPFProcessService（reportProcesses / keepAlive）
• profiling 数据：ebpf/profiling/Profile.proto:30 → service EBPFProfilingService（queryTasks / collectProfilingData stream）
• 持续 profiling 策略：ebpf/profiling/Continuous.proto:29 → service ContinuousProfilingService（queryPolicies / reportProfilingTask）
• 网络访问日志：ebpf/accesslog.proto:29 → service EBPFAccessLogService（collect stream）

关键 Handler

四个 handler 都在 skywalking-ebpf-receiver-plugin/.../provider/handler/，由 EBPFReceiverProvider.start()（EBPFReceiverProvider.java:79）注册——addHandler 四个 handler（:123-126），同时加载 EBPFOALDefine（oal/ebpf.oal）做 K8s 网络指标的 OAL 聚合（:84）。

① EBPFProcessServiceHandler（EBPFProcessServiceHandler.java:59） — 进程注册与保活。

• reportProcesses（:72）：Rover 发现的进程（hostProcess 虚机 / k8sProcess 容器）转成 core 的 Process source（ProcessDetectType.VM/KUBERNETES）经 SourceReceiver 落库，并把生成的 processId 下行回 Rover。属性里若带 support_ebpf_profiling=true 则标记 ProfilingSupportStatus.SUPPORT_EBPF_PROFILING（getProfilingSupportStatus，EBPFProcessServiceHandler.java:233-237）——只有支持 eBPF 的进程才能被采样。这个门槛必须卡：eBPF 采栈要靠进程符号表解析，进程信息不全就采不出有意义的栈。
• keepAlive（:103）：心跳，同时刷新 Process/ServiceInstanceUpdate/ServiceMeta/ServiceLabel。

② EBPFProfilingServiceHandler（EBPFProfilingServiceHandler.java:72） — profiling 任务下发与数据收集。

• queryTasks（:94）：按 Rover 最近 5 分钟内上报的进程（QUERY_TASK_PROCESSES_RANGE_MINUTES=5，:79），反查这些 service 下的 EBPFProfilingTaskRecord（FIXED_TIME 触发，:112），构造 EBPFProfilingTaskCommand 下发，按 serviceId + SUPPORT_EBPF_PROFILING + 进程 label 匹配（buildProfilingCommands，:128）。
• collectProfilingData（stream，:158）：首帧带 EBPFProfilingTaskMetadata{taskId, processId, profilingStartTime, currentTime}，handler 据此构造 EBPFProcessProfilingSchedule（一次调度的 schedule 记录）经 SourceReceiver 落库（:170-175）；后续帧按 oneof profiling{onCPU, offCPU}（Profile.proto:52-54）分别 processOnCPUProfiling / processOffCPUProfiling，把栈按 KERNEL_SPACE → USER_SPACE 排序（COMMON_STACK_TYPE_ORDER，EBPFProfilingServiceHandler.java:74-75），组装 EBPFProfilingData source 经 SourceReceiver 落库（:205）。

为什么栈要先排 KERNEL_SPACE 再排 USER_SPACE
一次 on-CPU 采样，eBPF 能同时抓到内核态和用户态的栈。排序是为了让火焰图里"内核做了什么 → 用户代码调了什么"的因果关系稳定可读——内核栈在下、用户栈在上，函数谁调谁一目了然。stackIdList 把排序后的 stackId 用 _ 拼起来当主键的一部分，保证同一组栈不会重复存。

③ ContinuousProfilingServiceHandler（ContinuousProfilingServiceHandler.java:72） — 持续 profiling（按阈值自动触发）。

• queryPolicies（:88）：Rover 上报当前各 service 的 policy uuid，OAP 与 DB 中 ContinuousProfilingPolicy 比对（带 Guava 缓存 continuousPolicyCacheTimeout），uuid 不一致就下发 ContinuousProfilingPolicyCommand。
• reportProfilingTask（:174）：当 Rover 监控指标（CPU/线程数/系统负载/HTTP 错误率/HTTP 平均响应时间，见 ContinuousProfilingTriggeredMonitorType，Continuous.proto:82）超过阈值，Rover 主动上报触发原因，handler 构造一条 EBPFProfilingTaskRecord{triggerType=CONTINUOUS_PROFILING}（:186）落库，调 generateLogicalId()（:198），并回 logicalId（newContinuousProfilingReportCommand，:204），Rover 再用它走 collectProfilingData 采样。

④ AccessLogServiceHandler（AccessLogServiceHandler.java:97） — eBPF 抓的"网络访问日志"（L7 协议 + L4 内核操作）。

• collect（stream，:137）：每条 EBPFAccessLogMessage 含 node（节点信息/网卡/启动时间）、connection（本地/远端地址、角色 client/server、TLS、协议）、kernelLogs[]（���核 read/write/connect/accept/close 各层 L2/L3/L4 时延指标）和可选 protocolLog（HTTP 等应用层协议）。
• handler 把内核日志转成 K8SMetrics（L2 网卡、L3 IP/MAC/NetFilter、L4 包数/重传/时延），把协议日志转成 service/instance/relation/endpoint 指标；若连接经过 ztunnel（Istio Ambient），还生成 mesh 指标经 TelemetryDataDispatcher 喂给 service-mesh 分析器。
• 这部分不是火焰图 profiling，而是 eBPF 网络性能剖析 + 服务拓扑/网格监控。放在这个 receiver 是因为都靠 eBPF 采，但语义上是另一回事。

数据如何存储

EBPFProfilingTaskRecord 关键字段：logicalId（sha256 of serviceId+labels+startTime，generateLogicalId，EBPFProfilingTaskRecord.java:107）、triggerType（UNKNOWN/FIXED_TIME/CONTINUOUS_PROFILING，EBPFProfilingTriggerType.java:31-43）、targetType（UNKNOWN/ON_CPU/OFF_CPU/NETWORK，EBPFProfilingTargetType.java:33-41）、processLabelsJson、extensionConfigJson（网络采样规则）、continuousProfilingJson（触发原因）。注意 id() 是 sha256(logicalId+createTime)（:95-101），而 logicalId 本身又是 sha256(serviceId+labels+startTime)——两层 hash：logicalId 用来跨实例去重同一逻辑任务，id 用来区分同一逻辑任务的不同创建批次。

EBPFProfilingDataRecord（EBPFProfilingDataRecord.java:44-77）字段：scheduleId / taskId / stackIdList / targetType / dataBinary(storageOnly) / uploadTime，id() 由 scheduleId+stackIdList+uploadTime sha256（:69-76）。dataBinary 存重新组装的 EBPFOnCPUProfiling/EBPFOffCPUProfiling protobuf。它先经 EBPFProfilingData source（source/EBPFProfilingData.java:31，scope EBPF_PROFILING_DATA）由 SourceReceiver 接收，再由 EBPFProcessProfilingDataDispatcher（EBPFProcessProfilingDataDispatcher.java:26）转成 Record 落库。

Analyzer 侧

EBPFProfilingAnalyzer（profiling/ebpf/analyze/EBPFProfilingAnalyzer.java:51）把时间窗切成 10 秒一段（FETCH_DATA_DURATION，:54）并行拉数据，线程池名 EBPFProfiling-<n>（:67，大小=maxThreadCountOfQueryEBPFProfilingData），反序列化成 EBPFProfilingStack，按栈顶 groupingBy 聚合成 EBPFProfilingTree（火焰图，generateTrees，:103）。On-CPU 用 dumpCount 权重，Off-CPU 用 switchCount/duration 权重——on-CPU 的"热"是出现次数多，off-CPU 的"热"是等待时间长，权重得分别给，否则 off-CPU 会被高频低耗时的切换淹没。

UI 查询（GraphQL resolver）

• EBPFProcessProfilingMutation（EBPFProcessProfilingMutation.java:32）：createEBPFProfilingFixedTimeTask（on/off CPU，:50）、createEBPFNetworkProfiling（网络，:54）、keepEBPFNetworkProfiling（续期网络任务，:58，默认 10 分钟）。
• EBPFProcessProfilingQuery（EBPFProcessProfilingQuery.java:41）：queryPrepareCreateEBPFProfilingTaskData（:59）、queryEBPFProfilingTasks（:66）、queryEBPFProfilingSchedules（:80）、analysisEBPFProfilingResult（出火焰图，:84）。
• 持续 profiling 策略由 ContinuousProfilingMutationService/ContinuousProfilingQueryService（CoreModuleProvider.java:365-367）+ 对应 resolver 维护。

用途与和 thread profiling 的区别

eBPF Profiling 不侵入业务进程。Rover 在内核态采样任意进程（Java/Go/Python/Node…）的 on-CPU、off-CPU 栈，外加网络级 L4/L7 剖析和 mesh 监控。适合无法注入 agent 的语言、容器/多语言混合环境。Thread profiling 必须装 Java/Go agent，只覆盖 Java/Go、只做 on-CPU、必须命中特定 endpoint 才采样。eBPF 的 off-CPU 与 network profiling 是 thread profiling 没有的能力——这也是它最难被替代的地方。

什么时候该选 eBPF
语言五花八门、容器密集、不能改业务代码、需要看网络阻塞或 mesh——这几条命中任意一条，eBPF 基本上是唯一选项。代价是 Rover 要独立部署、需要较高内核版本、符号解析依赖进程信息，运维门槛比装 agent 高。

pprof（Go pprof）

谁产生数据 / 传输协议

数据由 Go Agent 用 Go 自带 runtime/pprof 采集后上报，gRPC。协议 apm-protocol/apm-network/src/main/proto/pprof/Pprof.proto:29，service PprofTask 两个 RPC：

• getPprofTaskCommands → 拉 pprof 任务（:33）
• collect (双向 stream PprofData/PprofCollectionResponse) → 上传 pprof 二进制（:31）

PprofData 第一帧带 PprofMetaData{service, serviceInstance, taskId, type(状态), contentSize}（Pprof.proto:59-68），后续帧 content 是 pprof 字节；状态枚举 PprofProfilingStatus（PROFILING_SUCCESS / EXECUTION_TASK_ERROR / TERMINATED_BY_OVERSIZE，:46-53）。

关键 handler 与配置

PprofServiceHandler（skywalking-pprof-receiver-plugin/.../handler/PprofServiceHandler.java:53）实现 PprofTaskGrpc.PprofTaskImplBase，构造时注入两个关键参数（来自 PprofModuleConfig，PprofModuleConfig.java:27）：

• pprofMaxSize（默认 30MB，PprofModuleConfig.java:32）：单文件大小上限，超限返回 PPROF_TERMINATED_BY_OVERSIZE 并记 PPROF_UPLOAD_FILE_TOO_LARGE_ERROR 日志。
• memoryParserEnabled（默认 true，PprofModuleConfig.java:45）：决定用哪种接收 observer。

collect()（PprofServiceHandler.java:72）根据该开关返回 PprofByteBufCollectionObserver（内存解析）或 PprofFileCollectionObserver（落临时文件再解析）——前者省去磁盘挂载，后者省内存。PprofByteBufCollectionObserver（PprofByteBufCollectionObserver.java:43）用 ByteBuffer 攒齐字节，onCompleted 时调 PprofParser.dumpTree(buf) 解析成 FrameTree，包成 PprofProfilingData source（parsePprofAndStorage，PprofByteBufCollectionObserver.java:145-155）。File 版用 Files.createTempFile + FileOutputStream。

memoryParserEnabled 的取舍
默认 true（内存解析）能避免 OAP 没挂卷导致落盘失败，但大 pprof 文件会吃内存。改成 false 省内存却要求容器挂了可写卷——没挂卷会直接报错。这是个"内存 vs 磁盘"的二选一，没有免费午餐。

library-pprof-parser 如何解析

PprofParser（library-pprof-parser/.../pprof/parser/PprofParser.java:34）核心方法：

• parseProfile(byte[])（:74）：自动嗅探 gzip 魔数 0x1F 0x8B（:79）决定是否 GZIPInputStream 解压，再 ProfileProto.Profile.parseFrom 解析 Google pprof protobuf。Go agent 走 goProfileReport 时用的就是它。
• dumpTree(ByteBuffer/String)（:36 / :46）：直接 GZIPInputStream 解压 + ProfileProto.Profile.parseFrom，再交给 FrameTreeBuilder(profile).build() 构造成 FrameTree（调用栈树，供火焰图）。注意 dumpTree 不做 gzip 嗅探，默认输入就是 gzip 压缩的 pprof——pprof receiver 这条路假设 Go agent 上传的就是标准 gzip pprof。
• resolveSignature（:62）：把 location id 解析成 functionName:line，内联帧用 ; 拼。

支持的事件类型 PprofEventType（server-core/.../query/type/PprofEventType.java:26）：CPU / HEAP / BLOCK / MUTEX / GOROUTINE / THREADCREATE / ALLOCS——覆盖 Go 的 CPU、堆、阻塞、锁、goroutine、线程创建、分配采样。

什么是 FrameTree
FrameTree 是 pprof 解析后内部的"调用栈树"结构：根节点是栈底，子节点是栈顶上层调用者，每个节点带函数签名和累计/自身采样值。火焰图就是把 FrameTree 拍平画出来。pprof 和 async-profiler 都���它当中间表示——存库存 FrameTree 的 JSON，查询时直接合并，省去每次查询都重新解析原始二进制。

数据存储

• 任务表 PprofTaskRecord（PprofTaskRecord.java:48）：pprof_task，NoneStream，scope PPROF_TASK，字段 taskId / serviceId / serviceInstanceIds(JSON) / createTime / events / duration / dumpPeriod。
• 数据表 PprofProfilingDataRecord（PprofProfilingDataRecord.java:41）：pprof_profiling_data，Record，scope PPROF_PROFILING_DATA，dataBinary 存 FrameTree 的 JSON（不是原始 pprof！PprofProfilingDataDispatcher.java:35 用 GSON.toJson(source.getFrameTree()).getBytes() 转换；查询时 GSON.fromJson 反序列化，PprofQueryService.java:96）。先经 PprofProfilingData source（scope PPROF_PROFILING_DATA，含 eventType + frameTree）由 PprofProfilingDataDispatcher 落库。
• 日志表 PprofTaskLogRecord：任务下发/执行/错误日志。

任务下发与 thread profiling 一样走命令 + 缓存：PprofTaskCache（PprofTaskCache.java:32，写后 1 分钟过期，:43）。getPprofTaskCommands（PprofServiceHandler.java:79）还会按 serviceInstanceIds 过滤——pprof 任务可以限定只发给某些实例（:97-100）。

UI 查询

PprofQuery（PprofQuery.java:40）+ PprofMutation：queryPprofTaskList、queryPprofAnalyze（按 taskId+instanceIds 查数据，PprofQueryService.queryPprofData 把多个 instance 的 FrameTree 用 PprofMergeBuilder 合并成一棵，PprofQueryService.java:92）、queryPprofTaskProgress（成功/失败实例列表）。

用途

Go 服务的 CPU/内存/阻塞/锁/goroutine 火焰图。比 thread profiling 的 Go 复用通道更"原生"：thread profiling 把 Go pprof 拆进 segment 维度（与 trace 联动），而本节 pprof receiver 是独立的、按 service+instance 维度的通用 Go profiling，不绑定 trace。要 trace 联动选前者，要服务级全量 profiling 选后者。

async-profiler（Java JFR）

谁产生数据 / 传输协议

数据由 Java Agent 调用 async-profiler 工具采集 JFR 后上报，gRPC。协议 apm-protocol/apm-network/src/main/proto/asyncprofiler/AsyncProfiler.proto:29，service AsyncProfilerTask：getAsyncProfilerTaskCommands + collect（双向 stream AsyncProfilerData/AsyncProfilerCollectionResponse）。结构与 pprof proto 几乎对称：第一帧 AsyncProfilerMetaData{type, contentSize}（AsyncProfiler.proto:60-69），后续 content 是 JFR 二进制；状态枚举 AsyncProfilingStatus（PROFILING_SUCCESS / EXECUTION_TASK_ERROR / TERMINATED_BY_OVERSIZE，:51-58）。

关键 handler 与配置

AsyncProfilerServiceHandler（skywalking-async-profiler-receiver-plugin/.../handler/AsyncProfilerServiceHandler.java:54）实现 AsyncProfilerTaskGrpc.AsyncProfilerTaskImplBase，构造时注入（来自 AsyncProfilerModuleConfig，AsyncProfilerModuleConfig.java:28）：

• jfrMaxSize（默认 30MB，AsyncProfilerModuleConfig.java:33）：JFR 文件大小上限，超限返回 TERMINATED_BY_OVERSIZE + JFR_UPLOAD_FILE_TOO_LARGE_ERROR 日志。
• memoryParserEnabled（默认 true，AsyncProfilerModuleConfig.java:46）：选 AsyncProfilerByteBufCollectionObserver（内存）或 AsyncProfilerFileCollectionObserver（临时文件）。

任务下发同样走缓存：AsyncProfilerTaskCache（写后 1 分钟过期），按 serviceId 取，且按 serviceInstanceIds 过滤（AsyncProfilerServiceHandler.java:80-87）。

library-async-profiler-jfr-parser 如何解析 JFR

JFRParser（library-async-profiler-jfr-parser/.../jfr/parser/JFRParser.java:30）核心：

• dumpTree(ByteBuffer buf, Arguments args)（:40）：用 one.jfr.JfrReader（第三方 jfr-converter 库）读 JFR 字节流，交给 JFRToFrameTree 转换器把事件转成 FrameTree，返回 Map<JFREventType, FrameTree>——一个 JFR 文件可同时含多种事件类型的树。
• 支持的事件类型 JFREventType（library-async-profiler-jfr-parser/.../jfr/type/JFREventType.java:26）：EXECUTION_SAMPLE(CPU 采样)、JAVA_MONITOR_ENTER/THREAD_PARK(锁竞争，合并为 LOCK)、OBJECT_ALLOCATION_IN_NEW_TLAB/OBJECT_ALLOCATION_OUTSIDE_TLAB(堆分配)、PROFILER_LIVE_OBJECT(存活对象)。

async-profiler 和 thread profiling 都服务 Java，区别在哪
async-profiler 靠 async-profiler 这个独立工具用 perf_events 采 CPU 样本、用字节码插桩采内存/锁，开销低、不依赖 JVMTI 的重量级 instrumentation，能同时出 CPU+内存+锁多类火焰图，是整服务/实例级持续采样。thread profiling 走的是 Thread.dumpStack()，端点级、只在命中慢端点时短时采样、只出 on-CPU。一个像"给 Java 进程做 Holter 监护"，一个像"对某个慢工位贴身跟拍"。

数据存储

• 任务表 AsyncProfilerTaskRecord（AsyncProfilerTaskRecord.java:46）：async_profiler_task，NoneStream，scope ASYNC_PROFILER_TASK，字段 taskId / serviceId / serviceInstanceIds / createTime / duration / events(JSON List) / execArgs。execArgs 是传给 async-profiler 的命令行参数，如 event=cpu,interval=10ms——这是 async-profiler 的原生用法，agent 把参数透传给工具进程。
• 数据表 JFRProfilingDataRecord（JFRProfilingDataRecord.java:44）：jfr_profiling_data，Record，scope JFR_PROFILING_DATA，字段 taskId / instanceId / eventType / uploadTime / dataBinary。多了 eventType 维度（一个任务一次上传可分多种事件），id() 含 eventType（:76-84）。dataBinary 同样存 FrameTree 的 JSON（JFRProfilingDataDispatcher.java:36 用 GSON.toJson，查询时 GSON.fromJson，AsyncProfilerQueryService.java:96）。先经 source → JFRProfilingDataDispatcher 落库。
• 日志表 AsyncProfilerTaskLogRecord。

UI 查询

AsyncProfilerQuery（AsyncProfilerQuery.java:42）+ AsyncProfilerMutation：queryAsyncProfilerTaskList（:60）、queryAsyncProfilerAnalyze（按 taskId+instanceIds+eventType 查，:67，AsyncProfilerQueryService.queryJFRData 用 JFRMergeBuilder 合并多实例的 FrameTree，AsyncProfilerQueryService.java:93）、queryAsyncProfilerTaskProgress（:74）。

用途

Java 服务的 CPU、内存分配、锁竞争 火焰图，基于 async-profiler 的低开销采样。和 thread profiling 都服务 Java，但定位不同：async-profiler 看"整个服务/实例的 CPU/内存/锁长什么样"，thread profiling 看"某条慢链路里 CPU 烧在哪"。

四者对比表

共性与差异要点

四者共性
四者都是"任务下发 → agent 采集 → gRPC 上报 → 落 Record/NoneStream → 查询时反序列化聚合成火焰图树"。任务下发都走命令轮询 + Guava Cache（ProfileTaskCache/PprofTaskCache/AsyncProfilerTaskCache，均写后 1 分钟过期；eBPF 按 process 反查），都受 CoreModuleProvider 集中注册的 Mutation/Query Service 驱动（CoreModuleProvider.java:341-367）。任务表统一用 NoneStreamProcessor，采样数据表统一用 RecordStreamProcessor。

核心差异六条：

1. 侵入性 — eBPF 是唯一不需要在业务进程内装探针的，适合无法改代码或语言五花八门的环境。
2. off-CPU / 阻塞剖析 — 只有 eBPF 有原生 off-CPU；async-profiler 通过锁事件(LOCK)间接覆盖；thread/pprof 的 block/mutex 是 Go/Java agent 内采的。
3. 网络剖析 — 只有 eBPF 有 L4/L7 + mesh��AccessLogServiceHandler），其它三种纯函数栈。
4. 数据存储格式 — thread/eBPF 存原始 protobuf 字节（stackBinary/dataBinary），查询时反序列化；pprof/async-profiler 在接收时就解析成 FrameTree JSON 存库，查询时直接 GSON.fromJson 合并——用空间换 CPU，查询快但存储大。
5. 持续/自动触发 — 只有 eBPF 有 ContinuousProfiling（监控指标超阈值自动拉起 profiling 任务）。
6. 与 trace 联动 — thread profiling 独有：采样绑定 traceSegmentId，能和 trace 一起看"这条慢链路里 CPU 烧在哪"。

关键文件速查

接下来

Profiling 数据存进去了，查询时三个存储后端怎么读？详见 11-存储查询DAO实现。

心智模型
把 Profiling 想成"工厂的高级体检设备"。普通监控（trace/metrics）是流水线仪表盘——看哪里慢；Profiling 是给工人拍 X 光——看为什么慢。Thread Profiling 是贴身跟拍，agent 装在工人身上，只盯某个慢工位；eBPF 是厂房监控摄像头，内核态旁路，谁都能拍，还能拍网络和阻塞；pprof 是 Go 工人的自带体检报告；async-profiler 是 Java 工人的低损耗 Holter。四种都能生成火焰图，区别在于谁能拍、拍什么、要不要侵入。
